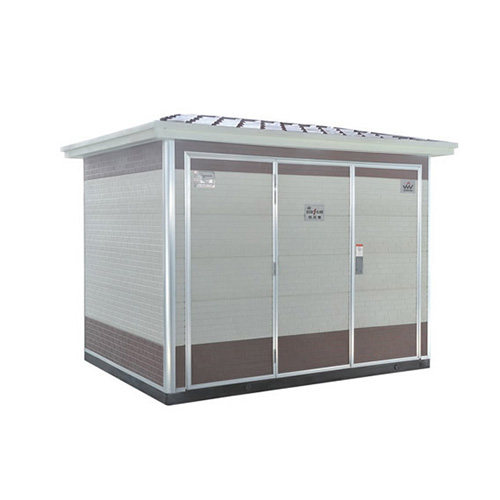

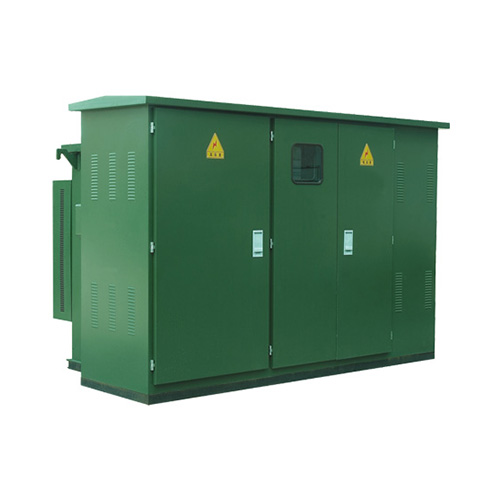

模塊化變電站概念：

為滿足國網公司提出的實現“標準化設計、工廠化加工、裝配式建設”要求，將變電站設備分為主變模塊、35kV 開關模塊、10kV 開關模塊、電容組模塊、站變模塊、變電站控制模塊(變電站綜自設備、通訊設備、交直流電源等)等。各功能模塊在工廠“中預制完成，并分別進行調試。現場安裝時，將高壓開關、主變壓器、中壓開關及中壓配套設備等模塊采用一次電纜進行連接，并將綜合自動化模塊與其它模塊采用二次電纜及通訊線路進行連接，然后進行整體調試，即可完成變電站的建設，箱式部分可達到戶內運行環境的要求。

變電站箱體結構:

1、主要模塊箱體采用高強度型鋼(工字鋼)組成的骨架構成基本承重框架，以保證箱體具有出色的抗震、抗風性能；

2、采用外保溫方式，整個箱體的墻壁是由金邦板、通氣層、防濕密封薄膜、歐松板、保溫材料、鋼結構(薄壁方管)、紙面石膏板等材料組成。因此它具有卓越的氣密性和隔熱性，能有效地防止室內產生結露現象的發生，更不用擔心長期使用會導致箱體腐朽，同時具有防塵、防腐、防潮、防火性能；

3、設計合理的通風系統，另外在箱內安裝空調設備，經過暖通計算，從而為一次設備和微機綜合自動化保護裝置營造一個非常理想的工作環境；

4、外墻材料采用金邦板一它是以水泥、粉煤灰、硅粉、珍珠巖為主要原料，加入復合纖維增強，經真空高壓擠出成型，并經高溫高壓蒸氣養護、精細加I與多層噴涂而成；

5、它具有綠色環保、輕質高強、隔音隔熱、耐水防火、耐候抗凍等方面的特點；

該結構經過力學計算，保證起吊、運輸、安裝等全過程的動靜力學強度，滿足25年使用壽命。

總之，模塊化生產的變電站模式是落實“兩型一化” 變電站建設思想的具體措施，可以縮短變電站的施工周期，在無須建房的情況下，實現變電站沒有高壓構架和裸露帶電導體，提高運行的可靠性，并與周圍環境協調，容易選擇建設地點；節省土地資源；降低變電站的整體造價。
