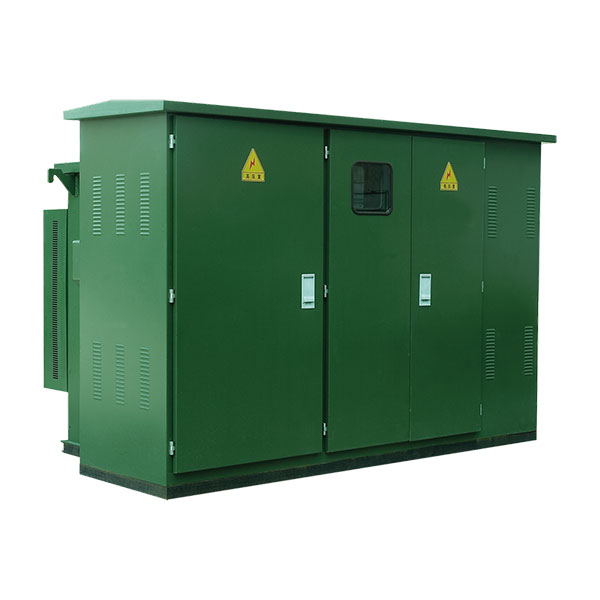

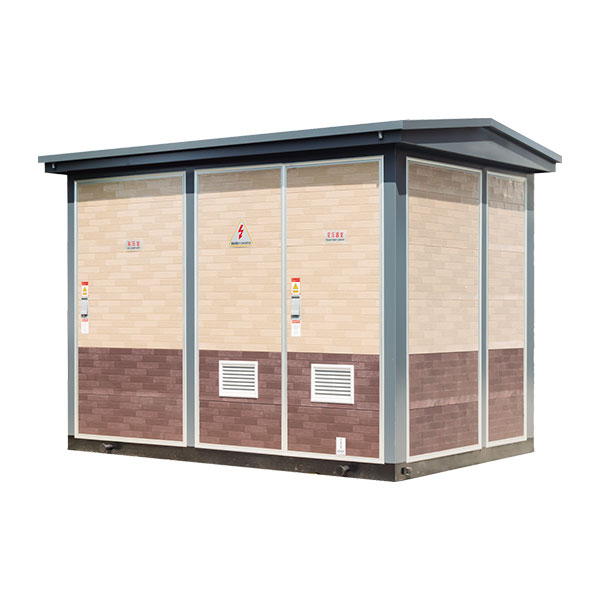

預裝式變電站的使用條件：

預裝式變電站使用環境條件(以具體工程為準)：

1、周圍空氣溫度：

最高溫度: 40℃；

最低溫度: -10℃；

最大日溫差: 30K

2、海拔高度: 1000m；

修正原則:

a)海拔在 1000m及以下時，設備外絕緣水平不進行海拔修正，但應考慮污穢對其的影響；

b) 海拔在1000-1500m范圍，設備外絕緣水平按1500m進行海拔修正，但應考慮污穢對其的影響；

c) 海拔在1500-2000m范圍，設備外絕緣水平按2000m進行海拔修正，但應考慮污穢.對其的影響；

d)海拔大于2000m時，應考慮實際運行地點的環境，根據設計具體確定；

3、最大風速: 35m/s；

4、環境相對濕度(在25°C時)；

      日平均值: 95%

      月平均值: 90%

5、降雨量：

年最大: 2600mm；

日最大: 300mm；

6、雷暴日: 65日/年；

7、地震烈度: 8度；

水平加速度: 0. 25g

垂直加速度: 0.125g

8、污穢等級: III級(當沒有特殊規定時)；

9、覆冰厚度: 10 mm(風速不大于15 m/s時)；

預裝式變電站工程使用條件：

1、預裝式變電站系統概況：

（1）系統額定電壓:35kV/10.5kV；

（2）系統最高電壓:40.5kV/12kV；

（3）系統額定頻率: 50Hz；

2、預裝式變電站安裝地點: 戶外，基礎新建；

3、預裝式變電站主要技術參數：

（1）額定電壓: 40.5/10kV；

（2）額定電流: 1250A(40.5kV)；

                3150/1250A (10kV)；

（3）高壓開關設備額定短路開斷電流:31.5kA；

（4）額定動穩定電流: 80kA；

（5）額定 熱穩定電流: 31.5kA；

（6）額定絕緣水平；

a、不同相的導體之間的空氣凈距、導體至接地之間的空氣凈距:10kV不小于125mm，35kV 不小于300mm , 若不能滿足空氣凈距要求，需采用可靠的絕緣包封滿足絕緣要求(絕緣包封材料的壽命至少在15年以上E)；

b、柜中各組件及其支撐絕緣件的外絕緣爬電比距:

瓷絕緣件:不小于18mm/kV；

有機絕緣件:不小于20mm/kV；

10kV部分按12kV計算，35kV部分按40.5kV計算。

c、柜內干式互感器的局放應<20pc；

d、輔助回路和控制回路1min工頻耐受電壓2kV (方均根值)；

f、合閘 彈跳時間:合閘彈跳時間不大于2ms；

g、投切電容器組能力:投切電容器組不重燃不彈跳。

h、依照DL/T593一1996《高壓開關設備的共用訂貨技術導則》第4.2.4.2條執行，并且對于可能觸及的外殼和蓋板，其溫升不得超過30K；導體表面溫升不得超過55K；

i、分、 合閘線圈和輔助回路的額定電壓: DC220V (除特別注明外)；

j、用于并聯電容器裝置的開關柜內的長期允許電流,應按不小于電容器組額定電流的1.43倍選擇。宜用陶瓷真空泡；

k、母線設備 柜內要求采用抗諧振電壓互感器，能在1.2倍額定電壓下長期運行，并能在1.9倍額定電壓下運行8小時；

l、柜內主母線及分支母線均采用銅質；

m、柜內宜采用便于連接， 優質可靠的阻燃端子。并對電壓、電流端子有明顯區別。預留15%的備用端子。端子排適用于接4mm導線；

n、開關柜外殼防護等級: IP4X；箱式變電站箱體防護等級: IP43；

o、箱變內 部所有接線和箱體間所有二次接線由投標方完成；外部連接的一次電纜由用戶自備；

4、預裝式變電站35kV一次系統主要使用條件：

（1）進出線均采用電纜。(型式及參數見清冊)；

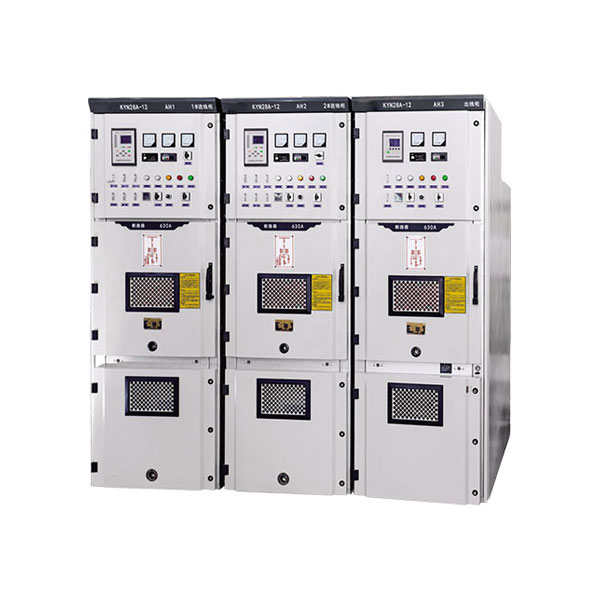

（2）開關設備采用開關柜；

（3）主斷路器選用戶內型真空開關；

預裝式變電站10kV一次系統主要使用條件：

1、進線采用絕緣管母線或架空母線橋，出線采用電纜。(型式及參數見清冊)；

2、開關設備采用開關柜；

3、主斷路器選用戶內型真空開關；
