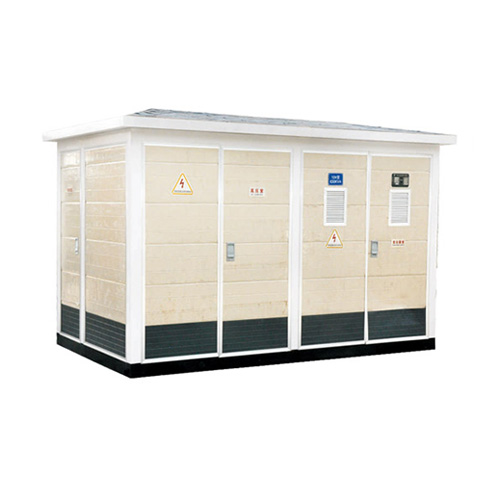

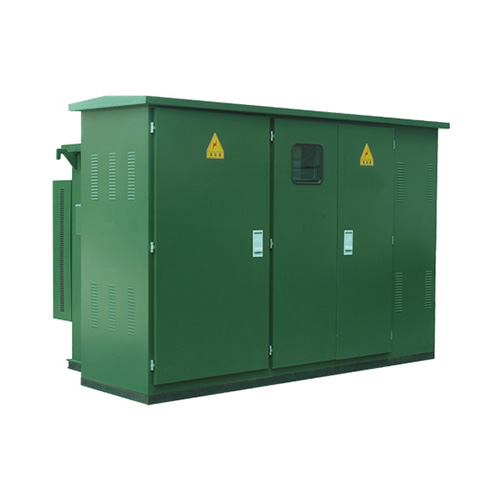

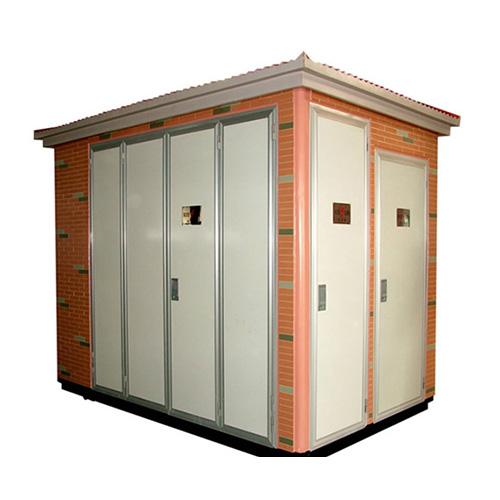

預裝式變電站安裝標準的一般要求：

一、預裝式變電站應符合下列規定:

1)查驗合格證和隨帶技術文件，有出廠試驗記錄；

2)外觀檢查:有銘牌，附件齊全，絕緣件無缺損、裂紋，充油部分不滲漏，充氣高壓設備氣壓指示正常，涂層完整。

2、預裝式變電站安裝應按以下程序進行:

1)預裝式變電站的基礎驗收合格，且對埋入基礎的線、纜導管和進、出線預留孔及相關預埋件進行檢查,才能安裝箱式變。

2)箱式變及接地裝置交接試驗合格，才能通電。

3、預裝式變電站在驗收時應提交下列資料和文件:

1)產品合格證；

2)產品出廠技術文件，包括出廠試驗報告單、安裝使用說明書；

3)設備、材料進貨檢查記錄；

4)交接試驗報告單；

5)安裝自互檢記錄；

6)設計變更洽商記錄；

7)試運行記錄；

二、預裝式變電站施工流程及說明：

1、施工流程：

基礎型鋼敷設->接地網敷設-+預裝式變電站搬運-+預裝式變電站安裝-+線纜端接。

2、流程說明：

1)基礎型鋼敷設：

(1)電纜室內壁及基礎平臺用1: 25混凝土砂漿抹面，厚度為20mm,

表面需平整。

(2)基礎型鋼應嚴格按圖紙和規范要求敷設，并作防腐處理。

(3)設備安裝用的緊固件應全部采用鍍鋅制品(除地腳螺栓外)。

(4)設備基礎型鋼安裝其允許偏差見表8.2-5。

表8.2-5基礎型鋼安裝允許偏差

(5)基礎型鋼安裝后，其頂部宜高出抹平地面10mm，基礎型鋼應有不少于2處的可靠接地。

(6)預裝式變電站底座與基礎之間要用水泥砂漿抹封，以免雨水進入預裝式變電站；電纜進預裝式變電站后，電纜與穿管間的縫隙需密封防水；預裝式變電站底面需向外圍略傾斜，避免積水。

(7)進出線電纜管的數量及管徑，可根據用戶的實際情況和進出線位置來確定，管排間距不小于30mm。

2)接地網敷設：

接地裝置應符合DL/T 621-1997《交流電氣裝置的接地》的要求。.

3)預裝式變電站搬運：

預裝式變電站上有6個吊耳，吊裝預裝式變電站時，要同時使用箱體上的四個全重吊耳，鋼絲繩與鉛垂線之間的夾角不得大于30度。

4)預裝式變電站安裝：

(1)轉運到位后，要求對預裝式變電站所有連接螺栓進行全面緊固；在安裝過程中，應覆蓋塑料膜，防止異物和灰塵進入預裝式變電站。

(2)安裝完畢后，要對預裝式變電站各柜室進行全面檢查，主要內容如下:

①核對圖紙，查看設備元件、接線等是否與設計相符；

②檢查相序是否正確；

③調整五防機械閉鎖裝置，要求靈活、可靠；

④調整開關、接地刀閘，要求快速、可靠、接觸良好；

5)線纜端接：

預裝式變電站的一、二次接線、控制線均應接線正確，連接時應符合《線纜端接》章節有關規定。
